十字頭的結構
十字頭由十字頭體、滑板、十字頭銷等組成，如圖下圖所示。按十字頭體與板的連接方式，可分為整體式和可拆式兩種。整體式十字頭多用于小型空壓機，它具有結構輕便、制造方便的優點，但不利于磨損后的調整。高速空壓機上為了減輕運動重量也可采用整體十字頭。大、中型空壓機多采用可拆式十字頭結構，它具有便于調整十字頭滑板與滑道之間間隙的特點。

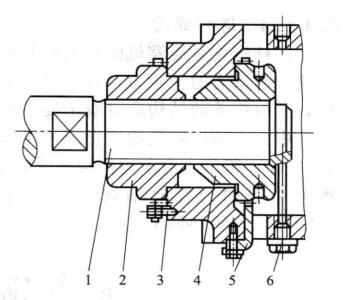

十字頭與活塞桿的連接主要有螺紋連接、連接器連接以及法蘭連接等。各種連接方式均應采取防松措施，以保證連接的可靠性。螺紋連接結構簡單、重量輕、使用可靠，但每次檢修后都要重新調整氣缸與活塞的余隙容積。如圖所示為目前采用的螺紋連接形式，它大多采用雙螺母擰緊作為防松裝置鎖緊。
十字頭與活塞桿用連接器和法蘭連接的結構，這兩種結構使用可靠，調整方便，使活塞桿與十字頭容易對中，不受螺紋中心線和活塞桿中心線偏移的影響，而直接由兩者的圓柱面配合公差來保證。其缺點是結構笨重，故多用于大型空壓機。
